コモンモードチョークコイル  [リード形コモンモードチョークコイル(DC、信号ライン用)]

Specifications

供給体制 生産中止予定
ライン数 2
インピーダンス参考値 (min) 40 kΩ at 700kHz
コモンモードインダクタンス 8000 uH +100/-10%
ケースサイズ (mm) 11.0x17.0
直流抵抗 (max) 3 Ω
定格電流 (max) 0.3 A
定格電圧 (max) 50 V
使用温度範囲 -25 to +105 ℃
(Including-self-generated heat)
絶縁抵抗値 (min) 100 MΩ
A寸法 Max 11.0 mm
B寸法 Max 17.0 mm
C寸法 Max 16.0 mm
RoHS指令対応 (10 物質) Yes
REACH対応 (251 物質) Yes
適用はんだ付け法 Wave
標準梱包 Bulk 500pcs
Quantity
Previous Part Number :
Distributor Quantity Buy
Powered by netComponents

Appearance

Features

小形軽量、高信頼性

基板への実装が容易

Main Applications

TLFタイプ : 低周波（AM放送波）帯域のノイズ対策
（多機能電話機、PBX,FAX等不要輻射電界及び放送波に対するイミュニティ対策）

Document

Spec Sheet
Dimensions(Outline, Land Patterns, and so on)
Reliability Data
Packaging
Precautions
Notice for TAIYO YUDEN products
Catalog PDF(Product)
Part Number


Simulation data

Links

マネジメントシステム認証取得状況(ISO, IATF)
お問い合わせ


RoHS and REACH Certificate of Compliance

RoHS(Product)
REACH(Product)
(*) 臭素系難燃剤（PBDE、PBB、HBCDD以外）を意図的に使用しています。 この製品中の臭素（均質材料中）は1000ppmを超える。
記載内容についてのお問い合わせ、及び記載アイテムのご注文の際には弊社営業まで御連絡ください。

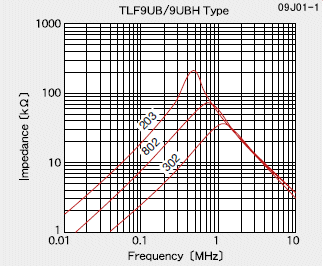

インピーダンスー周波数特性
