インダクタ  [アキシャルリード形インダクタ]

Specifications

供給体制 生産中止
インダクタンス 560 uH ± 10 %
ケースサイズ (mm) 4.4x8.0
定格電流 (max) 0.24 A
直流重畳許容電流 (max) 0.25 A (⊿L=10%)
温度上昇許容電流 (max) 0.24 A (⊿T=40℃)
直流抵抗 (max) 7 Ω
使用温度範囲 -25 to +105 ℃
(Including-self-generated heat)
D寸法 Max φ4.4 mm
L寸法 Max 8.0 mm
d寸法 φ0.65 ±0.05 mm
測定周波数 0.796 MHz
RoHS指令対応 (10 物質) Yes
REACH対応 (251 物質) Yes
ハロゲンフリー Yes
適用はんだ付け法 Wave
標準梱包 Taping 2000pcs
Quantity
Previous Part Number :
Distributor Quantity Buy
Powered by netComponents

Appearance

Features

自動挿入に対し極めて高い信頼性を有するインダクタ

自動化高速ラインによる生産の為、量産性に優れかつ高品質

アキシャルリードタイプの他、ラジアルテーピング、単品加工品がありバリエーションが豊富

CAL45シリーズは直流重畳特性に優れた大電流タイプ

Main Applications

CTV、DVD、オーディオ、通信機、チューナー、その他電子機器全般

LCD TV, PDP TV, CTV, DVD等のDC/DCコンバータ（CAL45シリーズ）

Document

Spec Sheet
Dimensions(Outline, Land Patterns, and so on)
Reliability Data
Packaging
Precautions
Notice for TAIYO YUDEN products
Part Number


Simulation data

Links

マネジメントシステム認証取得状況(ISO, IATF)
お問い合わせ


RoHS and REACH Certificate of Compliance

RoHS(Product)
REACH(Product)
直流重畳許容電流は、直流重畳によるインダクタンス低下が10％以内となる直流電流値（at 20℃）
温度上昇許容電流は、温度上昇が40℃となる直流電流値（at 20℃）
記載内容についてのお問い合わせ、及び記載アイテムのご注文の際には弊社営業まで御連絡ください。

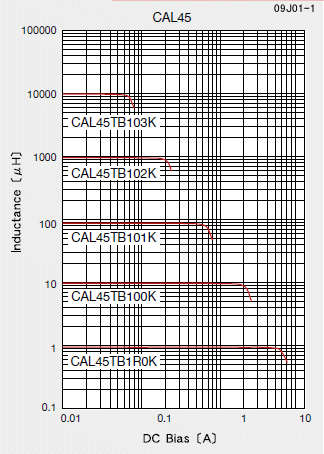

直流電流重畳特性
